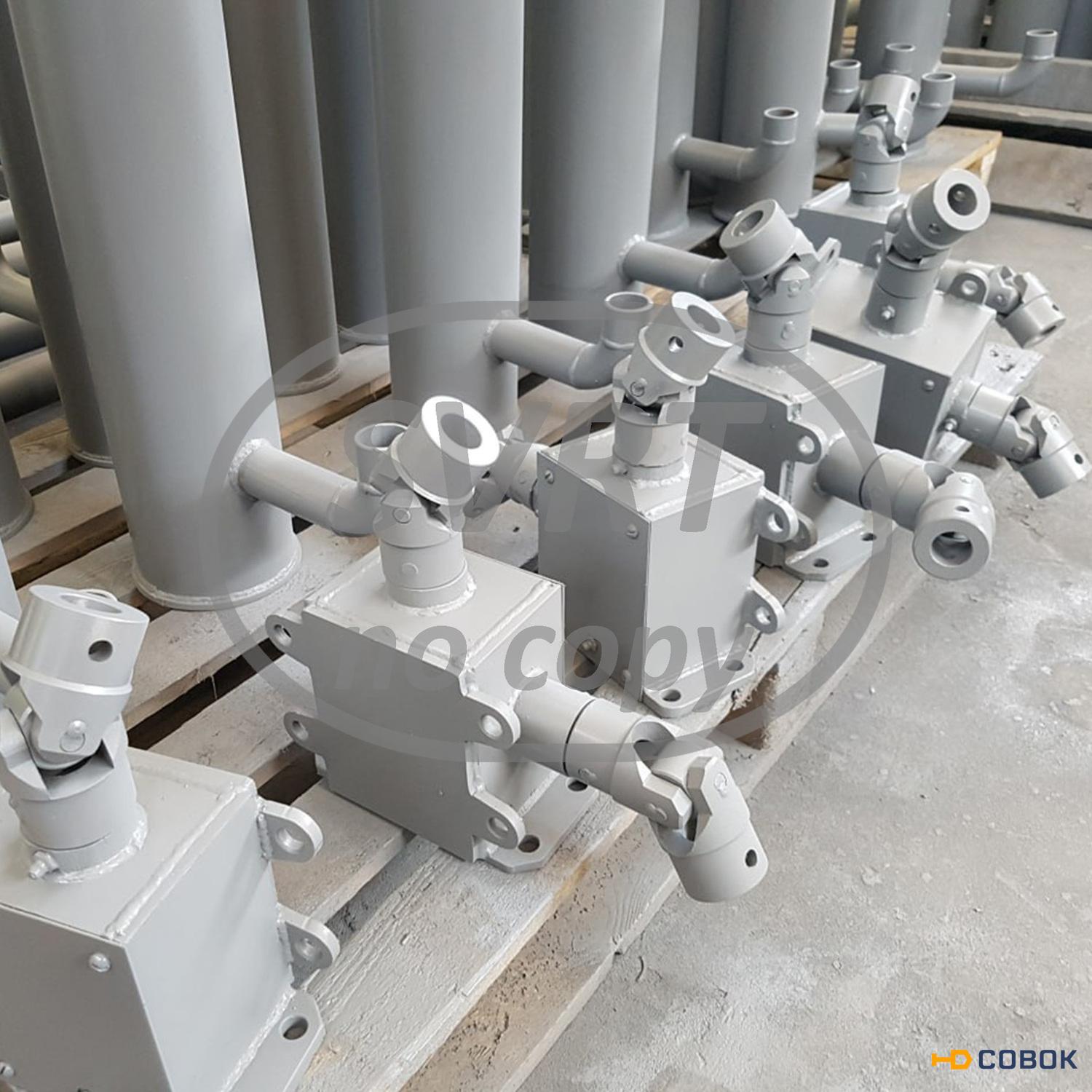

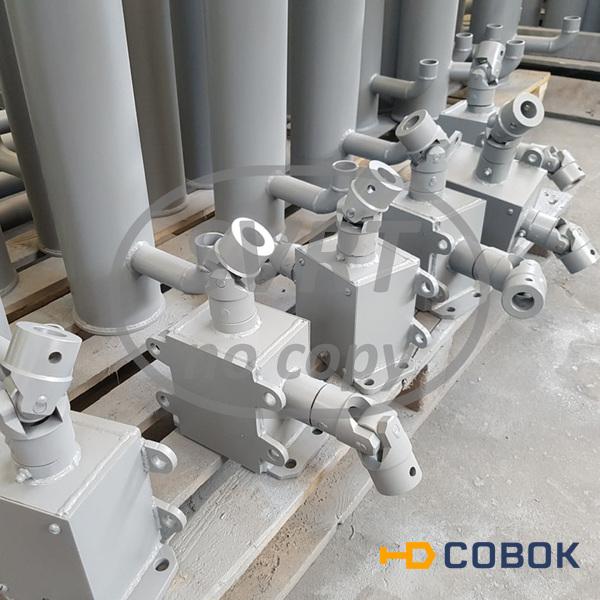

№5519556Колонки приводные шарнирные

Описание

Колонки приводные шарнирные для дистанционного управления арматурой в сложных условиях монтажа

Колонки приводные шарнирные (КПШ) являются специализированным решением для организации надежного и плавного дистанционного управления арматурой в условиях сложного или стесненного монтажа. Их ключевое преимущество — способность передавать крутящий момент под углом, компенсируя значительную несоосность между приводом и осью арматуры. Благодаря модульной конструкции на основе шарнирных узлов, компенсаторов и коробок перемены направления, КПШ обеспечивают гибкость кинематической схемы, позволяя обходить препятствия и адаптироваться к реальной геометрии трубопроводов на объекте. Это эффективно решает типичные проблемы, возникающие на энергетических и промышленных предприятиях (ТЭС, АЭС, ГРЭС), где плотная компоновка и сложная пространственная конфигурация сетей часто делают невозможной прямую установку привода на арматуру или приводят к отклонению точки управления от вертикали на 30 и более градусов.

Конструкция КПШ является модульной и адаптируется под конкретные условия монтажа, описываемые в проектной документации. Базовым элементом служит сама приводная колонка, изготавливаемая в соответствии с требованиями ОСТ 34-42-593-83 и рассчитанная на работу с приводами, развивающими максимальный крутящий момент Мкр = 160, 250, 400 или 630 Н·м. Для объектов, где требуется управление несколькими арматурами с одной точки, применяются колонки группового привода, производимые по ОСТ 34-42-592-83.

Ключевыми сборочными единицами, обеспечивающими гибкость системы, являются шарнирные узлы и компенсаторы. При отклонении штанги от вертикали до 30 градусов в кинематическую цепь включаются шарнирные узлы (ОСТ 34-42-597-83) и компенсаторы (ОСТ 34-42-598-83). Эти элементы поглощают несоосность, обеспечивая плавную передачу вращения и предотвращая изгибающие нагрузки на валы.

При углах отклонения свыше 30 градусов требуется кардинальное изменение направления вращения. Для этого в систему интегрируется коробка перемены направления (ОСТ 34-42-596-83) – узел на основе конической зубчатой передачи. Она соединяется с штангами колонки посредством специальных шарниров (ОСТ 34-42-595-83), позволяя передавать крутящий момент под требуемым углом. Конструктивное исполнение колонки также зависит от взаимного вертикального расположения арматуры и точки управления: при расположении арматуры выше применяется колонка с верхним расположением шарнирной муфты, если ниже – с нижним.

Изготовление колонки приводной шарнирной является задачей, требующей точного инженерного расчета на основании предоставленных заказчиком данных. Для корректного подбора и проектирования КПШ необходимо определить следующий комплекс параметров:

● Максимальный крутящий момент (Мкр), который должна передавать колонка, исходя из параметров привода и усилия на арматуре.

● Тип и модель привода (ручной маховик, червячный редуктор, электропривод, пневмопривод) с указанием производителя.

● Тип управляемой трубопроводной арматуры (задвижка, дисковый затвор, шаровой кран, сильфонный клапан) с указанием маркировки, условного прохода (Ду) и производителя.

● Схема расположения с четким указанием: верхнее или нижнее расположение шарнирной муфты, количество необходимых шарнирных узлов и компенсаторов, расстояния между осями шарниров, а главное – угловые величины отклонения каждого участка штанги от вертикали.

Комплексный подход к проектированию и производству на основании этих данных гарантирует создание надежного и долговечного механизма дистанционного управления, способного работать в стесненных и нестандартных условиях монтажа.

Цены

	Цена
требует уточнения	50 000 ₽ / всего
