№294637Этикетировщик бумажной этикетки

Описание

Курьером, Самовывоз, Транспортной компанией
mail@repack..one

8-495-233-13-08

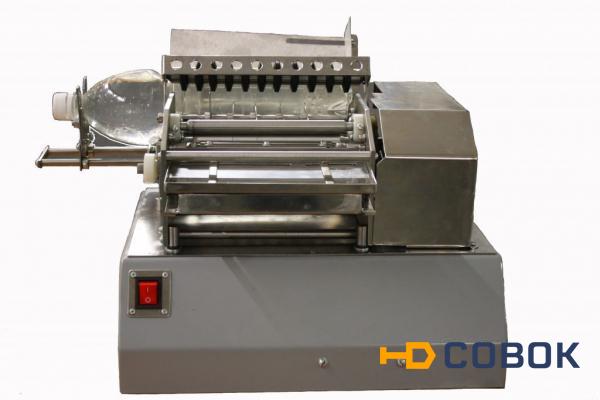

• Этикетировочное устройство ЭБП предназначено для нанесения
клея на бумажную этикетку и наклеивания ее на бутылку.
• Этикетировочное устройство представляет собой компактную установку,
все узлы которой смонтированы в одном корпусе.

Описание процесса работы:
• При работе устройства в ванночку для клея наливается клей в количестве необходимом
для того, чтобы валик намазки клея был погружен в клей на 3-5мм.
• Включается привод устройства. При вращении валика намазки клея на его поверхности
образуется слой клея, толщина которого регулируется валиком со скребком.
• Оператор помещает на валики узла обкатки этикетки бутылку и прижимает ее верхним
прижимом. Бутылка начинает вращаться.
• Оператор помещает между направляющими на крышке емкости с клеем этикетку и
сдвигает ее в сторону валика намазки клея.
• Этикетка прилипает к слою клея и увлекается валиком по ходу его вращения.
• При этом этикетка покрывается равномерным слоем клея.
• Дойдя до ножей отделения, этикетка переходит на них, и попадает на бутылку.
• Край этикетки прилипает к бутылке.
• Резиновые втулки узла обкатки этикеток прижимают этикетку к бутылке.
• Дав бутылке совершить несколько оборотов, оператор снимает бутылку с валиков узла
обкатки и цикл повторяется.
• Переналадка на бутылки другого размера является простой и занимает не более 10
минут.
Требования к бутылке.
Устройство предназначено для наклеивания бумажной этикетки на цилиндрическую
стеклянную, металлическую или ПЭТ бутылку емкостью до 1.5л.
Для исключения винтообразного наклеивания этикетки с отклонением от параллельности
ее наклеивания свыше 2 мм бутылка должна соответствовать следующим требованиям:

• Длина (высота) бутылки…………………………………....от 150 до 350 мм.
• Диаметр бутылки…………………………………………...40…120 мм.

Отклонение профиля продольного сечения бутылки бочкообразность, седлообразность, изогнутость) в зоне нанесения кольцевой этикетки не
должно превышать — 0,2…0,5мм.
• Верхний край зоны нанесения этикетки должен располагаться от плоскости дна бутылки
на расстоянии не более 165мм.
• Нижний край зоны нанесения этикетки должен располагаться от плоскости дна бутылки
на расстоянии не менее 25мм.
Требования к этикетке.
• Ширина этикетки...........................................................от 35 до 140 мм.
• Длина этикетки...............................................................от 150 до 370 мм.
Для качественного наклеивания этикетки и стабильной работы оборудования необходимо
предъявлять повышенные требования к расходным материалам.

Технические характеристики
Производительность, шт./час
до 600
Минимальный размер этикетки (В х Д), мм
30 х150
Максимальная ширина (высота) этикетки, мм
150
Установленная мощность, кВт
0,1
Напряжение питания, В
220
Габаритные размеры (Д х Ш х В), мм
390х340х260
Масса, кг
20
