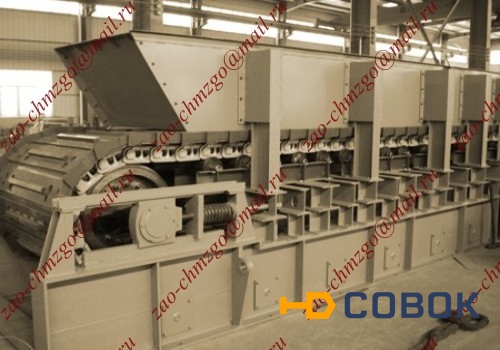

№85280Поставляем запчасти пластинчатым питателям ПП 1-15

Описание

Производитель: ЗАО Чаоняский Машиностроительный Завод Горного Оборудования
Поставляем запчасти пластинчатым питателям ПП 1-15, ПП 1-18,ПП 1-24,: Барабана натяжной ,Вал звездочка,Втулка,Ролик верхний ,Ролик нижний ,Натяжное устройство,Ось,Полотно питателя.

Пластинчатые питатели используются для обеспечения равномерной регулируемой подачи кускового и сыпучего сырья исходного материала.Материал в пластинчатом питателе транспортируется на полотне, которое является замкнутой цепочкой из высокопрочных соединенных между собой шарнирами пластин. За счет изменения частоты оборотов привода регулируется скорость подачи материала, тем самым регулируется производительность.Механизм пластинчатого питателя прост: после включения привода полотна, исходный продукт засыпается в расходный бункер, откуда он перемещается к технологическому оборудования.Простота использования, удобство при установке, высокая прочность и надежность, долгий срок службы делают питатели пластинчатые крайне выгодными в использовании.

Пластинчатый питатель ПП 1-15
Типоразмер 1-15
Ширина полотна, мм 1500
Длина прямого участка, м 4,5...15
Скорость движения полотна, м/с 0.03...0.086
Производительность, куб.м/ч 116...338
Крупность транспортируемого материала, мм 0...800
Угол установки питателя, град 0...20


№ п/п Наименование Обозначение
1 Барабана натяжной 1-15 2-259979сб
2 Вал промышленный 1-15-60
3 Вал звездочка 1-15 2-28297
4 Втулка 1-15
5 Втулка 1-15 3-301131
6 Натяжное устройство 1-15 1-286160
7 Ось 1-15
8 Палец 1,6 м
9 Питатель 1-15-60 (без полотна)
10 Питатель 1-15-90 (без полотна)
11 Питатель в сборе 1-15-60
12 Питатель в сборе 1-15-90
13 Питатель ПП 1-15-90 Б
14 Полотно питателя 1-15 старого образца (26 пластин)
15 Полотно питателя 1-15-120 1-316614-03
16 Полотно питателя 1-15-150 1316614-04
17 Полотно питателя 1-15-45 1316614
18 Полотно питателя 1-15-60 1-316614-01
19 Полотно питателя 1-15-90 1-316614-02
20 Полупластина питателя 1-15 2-221006
21 Рама питателя 1-15 1-15-90
22 Редуктор питателя 1-15
23 Ролик верхний 1-15
24 Ролик нижний 1-15
25 Ролики поддерживающие 1-15 3-362438
26 Устройство уборки просыпи 1-15 1-286155-01
27 Шнек 1-15 1-15

Пластинчатый питатель ПП 1-18
Типоразмер 1-18
Ширина полотна, мм 1800
Длина прямого участка, м 6...18
Скорость движения полотна, м/с 0.03...0.086
Производительность, куб.м/ч 168...480
Крупность транспортируемого материала, мм 0...1000
Угол установки питателя, град 0...20
№ п/п Наименование Обозначение
1 Барабан натяжной 1-18 2-259979-01 Сб
2 Вал-звездочка 1-18
3 Вал-звездочка 1-18 1-316616/2-252901
4 Втулка 1-18
5 Натяжное устройство 1-18 1-286160-01
6 Ось 1-18
7 Палец 2м
8 Питатель в сборе 1-18-90
9 Полотно питателя 1-18-120 1-316617-02
10 Полотно питателя 1-18-150 1-316617-03
11 Полотно питателя 1-18-180 1316617-04
12 Полотно питателя 1-18-60 1-316617
13 Полотно питателя 1-18-90 1-316617-01
14 Полупластиня питателя 1-18 2-218333
15 Полупластиня питателя 1-18 (старого образца)
16 Рама питателя 1-18 1-317327-01
17 Редуктор ЦТ 1615 ЦТ 1615
18 Ролик верхний 1-18 2-282984-01
19 Ролик нижний 1-18 2-282983-01
20 Шнек 1-18 3-351257 СБ

Питатель пластинчатый ПП 1-24
Пластинчатый питатель ПП 1-24
Типоразмер 1-24
Ширина полотна, мм 2400
Длина прямого участка, м 9...18
Скорость движения полотна, м/с 0.03...0.086
Производительность, куб.м/ч 300...860
Крупность транспортируемого материала, мм 0...1200
Угол установки питателя, град 0...20

№ п/п Наименование Обозначение
1 Барабан натяжной 1-24 2-259979-02СБ
2 Вал-звездочка 1-24 2-252902СБ
3 Натяжное устройство 1-24 1-286160-02
4 Ось 1-24
5 Подшипник 2-228671
6 Полотно питателя 1-24-120 1-316628-01
7 Полотно питателя 1-24-150 1-316628-02
8 Полотно питателя 1-24-180 1-316628-03
9 Полотно питателя 1-24-90 1-316628
10 Полукольцо 1-15
11 Полупластина питателя 2В-663030
12 Редуктор ЦДН 2-1000
13 Ролик 1-24 2-228661СБ
14 Ролик верхний 1-24 2-228661-1
15 Ролик верхний 1-24-120Б 2-282984-02
16 Ролик нижний 1-24-120Б 2-282983-02
17 Шнек 1-24 1-24

Питатель ТК-15 и запчасти к нему: шестерня ведомая, шестерня ведущая, вал ведущий тк
Питатели ТК-15 применяются в горной промышленности и используются для равномерной подачи крупных частей горной породы в дробильное оборудование. Также питатели данного вида могут осуществлять транспортные операции: подача камня от приемного бункера в дробилку на расстояние, равное длине питателя. Питатель пластинчатый — бесконечная цепь из множества рядов, опирающаяся на верхние и нижние ролики, встроенные в подшипники на раме.

Характеристики питателя ТК-15А:
1. Производительность — 75 и 150 м3/ч.
2. Ширина полотна — 1 м.
3. Максимально допустимый размер материала подверженного транспортировке — 0,6 м.
4. Расстояние между осями приводного и натяжного валов — 6 м.
5. Угол наклона питателя — не более 25 градусов.
6. Скорость движения полотна — 0,08 м/ч и 0,16 м/ч.
7. Мощность — 3,2 кВт и 6 кВт.
8. Длина питателя — 7,20 м.
9. Ширина питателя вместе с приводом — 2,62 м.
10. Ширина питателя без привода — 1,95 м.
11. Высота питателя — 1,16 м.
12. Масса вместе с приводом — 10 тонн.
В данном разделе представлены запчасти и их характеристики для питателя ТК-15А: шестерня ведомая С-640-0-1, шестерня ведущая С-704-0-5, вал ведущий тк и так далее.
Номер позиции Наименование Обозначение
1 Шестерня большая ведомая z 58 m 12
С-640-0-1
2 Шестерня малая ведущая z 16 m 12
С-704-0-5
3 Звездочка ведущая ТК-15А-01-311
4 Звездочка ведущая С-640-0-8А
5 Колесо натяжное с буртиком ТК-15А-01-401
6 Колесо натяжное без буртика (питатель старого типа) С-640-13-4
7 Вал ведущий в сборе
ТК-15А-01-300
8 Вал ведомый ТК-15А-01-600
9 Ролик опорный ТК-15А-01-610
10 Блок роликов ТК-15А-01-900
11 Ролик поддерживающий ТК-15.01.700
12 Вал ведущий голый
ТК-15А.01.313
13 Вал ведомый голый ТК-15А.01.513
14 Пластина питателя ТК-15А.01.201
15 Палец ТК-15А.01.202
